當前位置:首頁 ? 產品目錄 ? 萬向聯軸器 ?

SWP-C型無伸縮短型萬向聯軸器

產品簡介： SWP-C型無伸縮短型萬向聯軸器是一種最常用的聯軸器。利用其結構的特點能使不在同一軸線或軸線折角較大或軸向移動較大的兩軸等角速連續回轉，并可靠地傳遞轉矩和運動。

咨詢熱線：0317-8309525

產品詳情

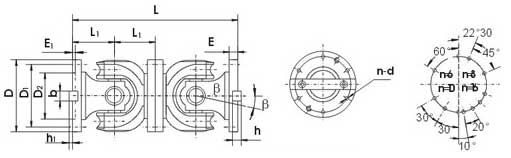

SWP-C型無伸縮短型萬向聯軸器

型號	回轉直徑 D mm	公稱轉矩 T_n kN·m	疲勞轉矩 T_f kN·m	軸承折角 β （°）	尺寸mm
型號	回轉直徑 D mm	公稱轉矩 T_n kN·m	疲勞轉矩 T_f kN·m	軸承折角 β （°）	L_min	D₁	D₂	E	E₁	b×h	h₁	L₁	n-d
SWP160C	160	16	8	≤10	340	140	95	15	4	20×12	6	85	6-13
SWP180C	180	20	10	≤10	380	155	105	15	4	24×14	7	95	6-15
SWP200C	200	31.5	16	≤10	440	175	125	17	5	28×16	8	110	8-15
SWP225C	225	40	20	≤10	520	196	135	20	5	32×18	9	130	8-17
SWP250C	250	63	31.5	≤10	540	218	150	25	5	40×25	12.5	135	8-19
SWP285C	285	90	45	≤10	600	245	170	27	7	40×30	15	150	8-21
SWP315C	315	140	63	≤10	680	280	185	32	7	40×30	15	170	10-23
SWP350C	350	180	90	≤10	740	310	210	35	8	50×32	16	185	10-23
SWP390C	390	250	112	≤10	820	345	235	40	8	70×36	18	205	10-25
SWP435C	435	355	160	≤10	940	385	255	42	10	80×40	20	235	16-28
SWP480C	480	450	224	≤10	1060	425	275	47	12	90×45	22.5	265	16-31
SWP550C	550	710	315	≤10	1160	492	320	50	12	100×45	22.5	290	16-31
SWP660C	600	1000	500	≤10	1440	544	380	55	15	90×55	27.5	360	22-34
SWP640C	640	1250	630	≤10	1540	575	385	60	15	100×60	30	385	18-38

注：標記示例：回轉直徑D=315mm，安裝長度L=680mm，C型有伸縮長型萬向聯軸器。
SWP315C×680聯軸器
SWP-C型無伸縮短型萬向聯軸器是一種常用的聯軸器。利用其結構的特點能使不在同一軸線或軸線折角較大或軸向移動較大的兩軸等角速連續回轉，并可靠地傳遞轉矩和運動。能廣泛應用于冶金、起重、工程運輸、礦山、石油、船舶、煤炭、橡膠、造紙機械及其它重機行業的機械軸系中傳遞轉矩。
