SWC-WF型無伸縮法蘭式萬向聯軸器
- 產品簡介： SWCWF型無伸縮法蘭式萬向聯軸器由兩個叉形零件和一個十字形零件聯接而成.當主動軸以等角速度ω1旋轉時,如兩軸線夾角為α,則從動軸的角速度ω2將在ω1cosα≤ω2≤ω1/cosα的范圍內作周期
- 咨詢熱線：0317-8309525
-
產品詳情
萬向聯軸器由兩個叉形零件和一個十字形零件聯接而成。當主動軸以等角速度ω 1旋轉時，如兩軸線夾角為 α，則從動軸的角速度ω 2將在ω 1cosα ≤ω 2≤ω 1/cosα 的范圍內作周期性變化，從而引起附加動載。因此，單個萬向聯軸器不宜用在轉速高、兩軸線夾角大的聯接。為克服上述缺點，可采用雙聯萬向聯軸器，即用一根中間軸聯接兩個萬向聯軸器,安裝時使主、從動軸與中間軸的軸線夾角相等,并使兩端的叉形零件處在同一平面內，這樣能使主動軸與從動軸的角速度隨時相等。利用球籠式萬向聯軸器和球槽式萬向聯軸器也可使兩軸瞬時速度近似相等。SWC型、SWP型十字軸式萬向聯軸器能廣泛應用于冶金、起重、工程運輸、礦山、石油、船舶、煤炭、橡膠、造紙機械及其它重機行業的機械軸系中傳遞轉矩。

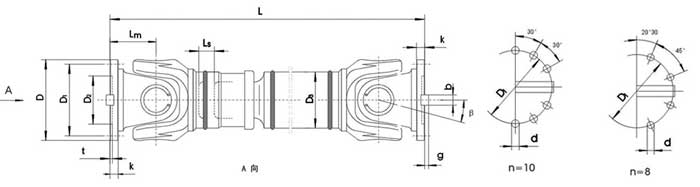

SWC-WF型無伸縮法蘭式萬向聯軸器基本參數和主要尺寸
| 型號 | 回轉直徑 D mm | 公稱轉矩 Tn kN·m | 疲勞轉矩 Tf kN·m | 軸線折角 β （°） | 尺寸mm | |||||||||
| Lmin | D1 (js11) | D2 (H7) | D3 | Lm | n-d | k | t | b (h9) | g | |||||
| SWC180WF | 180 | 12.5 | 6.3 | ≤25 | 560 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | - | - |
| SWC200WF | 200 | 30 | 15 | ≤15 | 600 | 175 | 125 | 127 | 110 | 8-17 | 17 | 5 | 28 | 8.0 |
| SWC225WF | 225 | 40 | 20 | ≤15 | 610 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9.0 |
| SWC250WF | 250 | 63 | 31.5 | ≤15 | 715 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12.5 |
| SWC285WF | 285 | 90 | 45 | ≤15 | 810 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15.0 |
| SWC315WF | 315 | 125 | 63 | ≤15 | 915 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8 | 40 | 15.0 |
| SWC350WF | 350 | 180 | 90 | ≤15 | 980 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8 | 50 | 16.0 |
| SWC390WF | 390 | 250 | 125 | ≤15 | 110 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18.0 |
| SWC440WF | 440 | 355 | 180 | ≤15 | 1290 | 390 | 255 | 325 | 260 | 16-28 | 42 | 10 | 80 | 20.0 |
| SWC490WF | 490 | 500 | 250 | ≤15 | 1360 | 435 | 275 | 325 | 270 | 16-31 | 47 | 12 | 90 | 22.5 |
| SWC550WF | 550 | 710 | 355 | ≤15 | 1510 | 492 | 320 | 426 | 305 | 16-31 | 50 | 12 | 100 | 22.5 |
| SWC620WF | 620 | 1000 | 500 | ≤15 | 1690 | 555 | 380 | 426 | 340 | 10-38 | 55 | 12 | 100 | 25.0 |
