WSS可伸縮型十字萬向聯軸器
- 產品簡介： WSS可伸縮型十字萬向聯軸器的共同特點是角向補償量較大，不同結構型式萬向聯軸器兩軸線夾角不相同，一般≤5°-45°之間。
- 咨詢熱線：0317-8309525
-
產品詳情

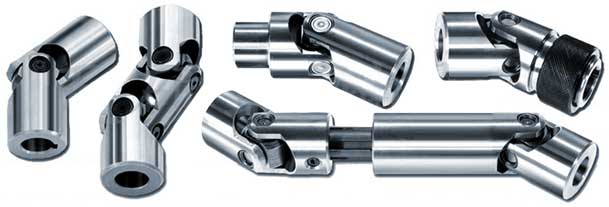

WSS可伸縮型十字萬向聯軸器

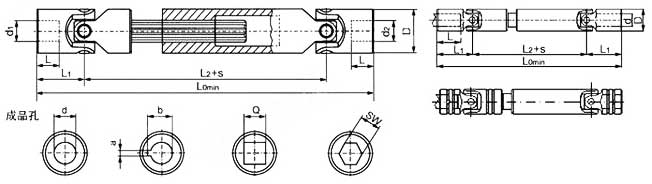

| 型號 | 公稱轉矩 | 主要尺寸 | ||||||
| Tn | D | d1;d2 | L0min | L | L1 | L2 | S | |
| N·m | mm | |||||||
| WSS2 | 22.4 | 20.0 | 12.0 | 176.0 | 22.0 | 32.0 | 112.0 | 30.0 |
| WSS3 | 45.0 | 25.0 | 14.0 | 200.0 | 27.0 | 40.0 | 120.0 | 30.0 |
| WSS4 | 71.0 | 32.0 | 18.0 | 243.0 | 30.0 | 46.0 | 151.0 | 35.0 |
| WSS5 | 14.0 | 40.0 | 22.0 | 287.0 | 38.0 | 58.0 | 171.0 | 43.0 |
| WSS6 | 280.0 | 50.0 | 28.0 | 337.0 | 44.0 | 69.0 | 199.0 | 50.0 |
| WSS7 | 56.0 | 60.0 | 35.0 | 428.0 | 60.0 | 91.0 | 246.0 | 65.0 |
| WSS8 | 1120.0 | 75.0 | 42.0 | 556.0 | 84.0 | 122.0 | 322.0 | 90.0 |
WSS可伸縮型十字萬向聯軸器的共同特點是角向補償量較大，不同結構型式萬向聯軸器兩軸線夾角不相同，一般≤5°-45°之間。萬向聯軸器利用其機構的特點，使兩軸不在同一軸線，存在軸線夾角的情況下能實現所聯接的兩軸連續回轉，并可靠地傳遞轉矩和運動。萬向聯軸器的特點是具有較大的角向補償能力，結構緊湊，傳動效率高。
