SWP-B型有伸縮短型萬向聯軸器
- 產品簡介： SWP-B型有伸縮短型萬向聯軸器是一種特殊的聯軸器，分精密型萬向聯軸器以及大扭矩萬向聯軸器兩大類， 用于兩相交軸上的可移式剛性聯軸器。
- 咨詢熱線：0317-8309525
-
產品詳情
SWP-B型有伸縮短型萬向聯軸器

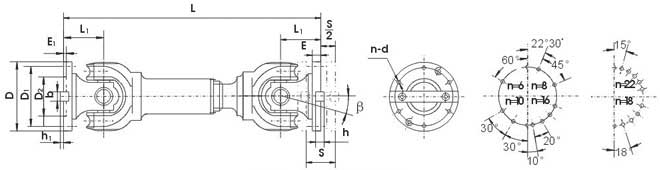

| 型號 | 回轉直徑 D mm | 公稱轉矩 Tn kN·m | 疲勞轉矩 Tf kN·m | 軸承折角 β （°） | 伸縮量 S mm | 尺寸mm | ||||||||
| Lmin | D1 | D2 | E | E1 | b×h | h1 | L1 | n-d | ||||||
| SWP160B | 160 | 16 | 8 | ≤10 | 50 | 585 | 140 | 95 | 15 | 4 | 20×12 | 6 | 85 | 6-13 |
| SWP180B | 180 | 20 | 10 | ≤10 | 60 | 640 | 155 | 105 | 15 | 4 | 24×14 | 7 | 95 | 6-15 |
| SWP200B | 200 | 31.5 | 16 | ≤10 | 70 | 730 | 175 | 125 | 17 | 5 | 28×16 | 8 | 110 | 8-15 |
| SWP225B | 225 | 40 | 20 | ≤10 | 76 | 830 | 196 | 135 | 20 | 5 | 32×18 | 9 | 130 | 8-17 |
| SWP250B | 250 | 63 | 31.5 | ≤10 | 80 | 860 | 218 | 150 | 25 | 5 | 40×25 | 12.5 | 135 | 8-19 |
| SWP285B | 285 | 90 | 45 | ≤10 | 100 | 1000 | 245 | 170 | 27 | 7 | 40×30 | 15 | 150 | 8-21 |
| SWP315B | 315 | 140 | 63 | ≤10 | 110 | 1120 | 280 | 185 | 32 | 7 | 40×30 | 15 | 170 | 10-23 |
| SWP350B | 350 | 180 | 90 | ≤10 | 120 | 1230 | 310 | 210 | 35 | 8 | 50×32 | 16 | 185 | 10-23 |
| SWP390B | 390 | 250 | 112 | ≤10 | 120 | 1310 | 345 | 235 | 40 | 8 | 70×36 | 18 | 205 | 10-25 |
| SWP435B | 435 | 355 | 160 | ≤10 | 150 | 1555 | 385 | 255 | 42 | 10 | 80×40 | 20 | 235 | 16-28 |
| SWP480B | 480 | 450 | 224 | ≤10 | 170 | 1740 | 425 | 275 | 47 | 12 | 90×45 | 22.5 | 265 | 16-31 |
| SWP550B | 550 | 710 | 315 | ≤10 | 190 | 1905 | 492 | 320 | 50 | 12 | 100×45 | 22.5 | 290 | 16-31 |
| SWP660B | 600 | 1000 | 500 | ≤10 | 210 | 2600 | 544 | 380 | 55 | 15 | 90×55 | 27.5 | 360 | 22-34 |
| SWP640B | 640 | 1250 | 630 | ≤10 | 230 | 2780 | 575 | 385 | 60 | 15 | 100×60 | 30 | 385 | 18-38 |
注：標記示例：回轉直徑D=315mm，安裝長度L=1120mm，B型有伸縮長型萬向聯軸器。
SWP315B×1120聯軸器
SWP-B型有伸縮短型萬向聯軸器是一種特殊的聯軸器，分精密型萬向聯軸器以及大扭矩萬向聯軸器兩大類， 用于兩相交軸上的可移式剛性聯軸器。兩軸線間夾角可達45°，廣泛用于機床、汽車、精密機械和重型機械等。萬向聯軸器由兩個叉形零件和一個十字形零件聯接而成。當主動軸以等角速度ω 1旋轉時，如兩軸線夾角為 α，則從動軸的角速度ω 2將在ω 1cosα ≤ω 2≤ω 1/cosα 的范圍內作周期性變化，從而引起附加動載。
