Z7型脹緊聯結套
- 產品簡介： Z7A型脹緊聯結套是一種軸與軸套之間的無鍵聯結裝置,此裝置可從外部對軸套施加夾緊力,使軸與軸套之間形成機械壓縮配合,而傳遞扭矩,脹套本身不傳遞任何力矩及負荷.
- 咨詢熱線：0317-8309525
-
產品詳情
Z7型脹套是一種軸與軸套之間的無鍵聯結裝置，此裝置可從外部對軸套施加夾緊力，使軸與軸套之間形成機械壓縮配合，而傳遞扭矩，脹套本身不傳遞任何力矩及負荷。
當脹套固定到軸套（轂）的合適位置，按給定的力矩?cái)Q緊螺栓，錐形內圈向軸套施加徑向力，這種強制摩擦聯結可穩定地傳遞大扭矩和負載。
脹套夾緊時，各配合表面壓力很大并全部密封，避免了配合面的銹蝕。拆卸時，擰松螺栓，配合面自動放松，軸套及錐形圈自動回復到原始尺寸。
此裝置拆裝簡單，適用于中低速傳遞扭矩。
標記示例
內徑d=140mm，外徑D=230mm的Z7B型脹緊聯結套：脹套Z7B-140×230 JB/T7934-1999
Z7型脹套分為三種系列
Z7A型—輕型系列雙錐鎖緊盤式
Z7B型—標準型系列雙錐鎖緊盤式，優選系列
Z7C型—重型系列雙錐鎖緊盤式

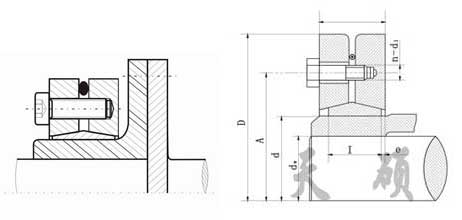

安裝參考范例

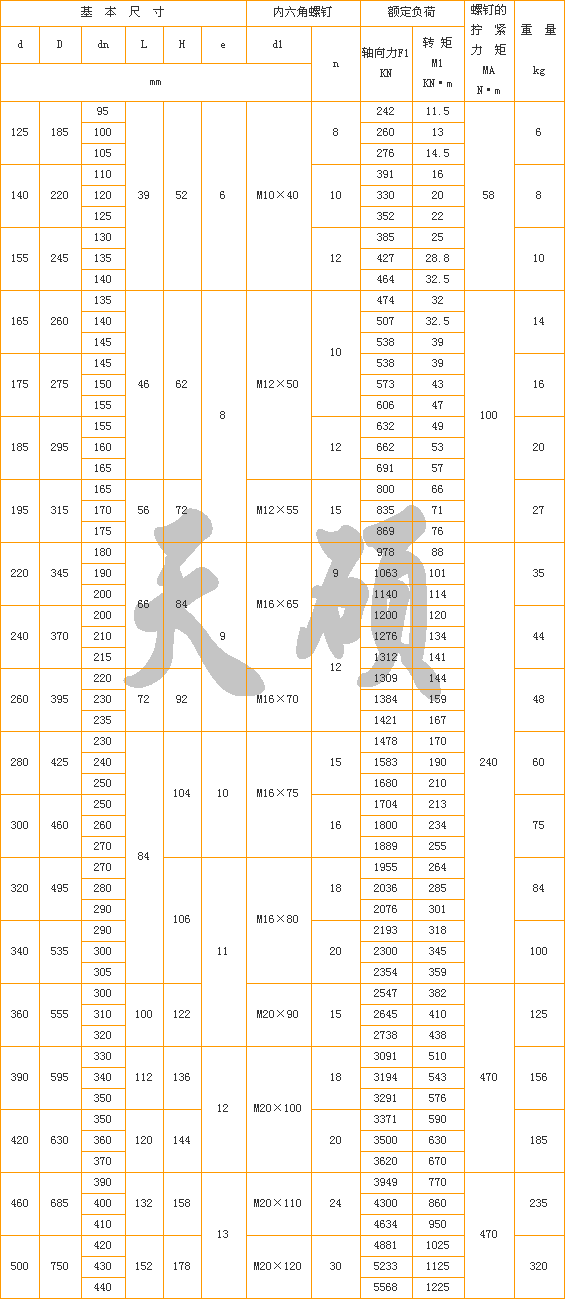

Z7A型鎖緊聯結盤的基本尺寸 (按JB/T 7934-1999生產)
注：Z7a型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為12.9級。
