彈性柱銷聯軸器 柱銷聯軸器 尼龍銷聯軸器發貨通
彈性柱銷聯軸器柱銷聯軸器尼龍銷聯軸器發貨通知
（一） 標題：彈性柱銷聯軸器柱銷聯軸器尼龍銷聯軸器發貨通知
（二） 關鍵詞：風機用聯軸器彈性柱銷聯軸器柱銷聯軸器尼龍銷聯軸器水泵聯軸器
（三）發貨信息：
遼寧沈陽市張經理您訂購的HL4柱銷聯軸器已經完成，并發貨。
發貨單編號：2021050066
規格：HL4數量：6套
物流方式：物流貨運單號已通過微信發給客戶，請注意查收。

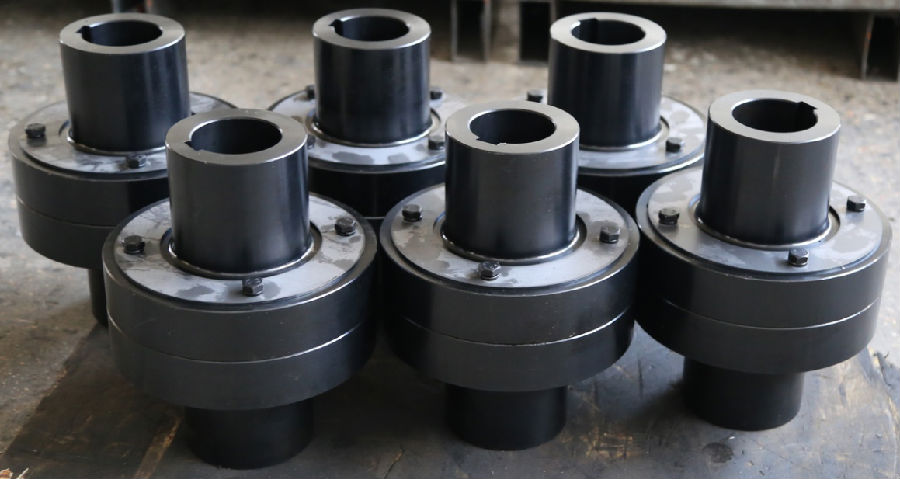

（四）產品圖片：
（五）產品描述和注意事項：
本聯軸器已列為國家標準GB5014-85，適用于各種機械聯接兩同軸線的傳動軸，通常用于動頻繁的高低速運動。工作溫度為-20 ～+80℃；傳遞公稱扭矩為40～20000N.m。
●彈性柱銷聯軸器具有較大結構簡單、合理，維修方便、兩面對稱可互換，壽命長，允許較大的軸向竄動，具有緩沖、減震、耐磨等性能。
●軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按國家標準GB3852-83《聯軸器軸柱和鍵槽形式及尺寸》的規定加工。半聯軸器采用精密鑄造，鑄鐵HT20-40、鑄鋼ZG35Ⅱ，軸孔和鍵槽采用拉制成型，柱銷采用MC尼龍b制成。
●彈性柱銷聯軸器是利用若干非金屬彈性材料制成的柱銷，置于兩半聯軸器凸緣孔中，通過柱銷實現兩半聯軸器聯接，該聯軸器結構簡單，容易制造，裝拆更換彈性元件比較方便，不用移動兩半聯軸器。彈性元件（柱銷）的材料一般選用尼龍，有微量補償兩軸線偏移能力，彈性件工作時受剪切，工作可靠性極差，僅適用于要求很低的中速傳動軸系，不適用于工作可靠性要求較高的工況。
二、安裝要求
1. 安裝前 清理個零件（油污、鐵銷等雜物）； 斷開電氣設備電源； 將電機地腳螺栓松開，并將電機挪開一定的距離； 清理被聯接軸上的雜物（油脂、鐵銷等）； 準備好對應的扳手；
2. 現將半聯軸器1 套在電機軸上，如果軸孔和電機軸為很小的間隙配合或者過盈配合，需要將該半聯軸器加溫到150-200°C，再裝在電機軸上。
3. 將所有的柱銷拆下。
4. 將半聯軸器套在設備或者設備軸上，方法同2.
5. 將擋板和內齒圈先后套在一側的半聯軸器上；另一個擋圈套在另一端半聯軸器上，不上柱銷。
6. 用刀口尺或者百分表測量兩個法蘭盤的徑向偏移量，其值應不大于表3的要求，請參考下面的簡圖
7. 用塞尺或者百分表測量測量兩法蘭盤的角度偏差，其值應不大于表3的要求。請參見下圖
8. 軸向、角向、徑向偏差調整好后。將電機固定；把內齒圈和半聯軸器按柱銷孔對正，從一端放入柱銷，最后將兩端的擋板用螺栓固定
螺栓強度等級 | 螺栓公稱直徑（mm） | ||||||||
6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | |
擰緊力矩（N.M） | |||||||||
8.8 | 7 | 18 | 35 | 61 | 149 | 290 | 500 | 1004 | 1749 |
10. 聯軸器按以上步驟安裝完畢后，請將護罩安裝好，防止異物飛出傷人或者傷到設備。
